Raman-spektroszkópia és gemmológiai mikroszkóp: így vizsgáljuk a drágaköveket
Röviden: mire jó a Raman-spektroszkópia és a gemmológiai mikroszkóp?
A Raman-spektroszkópia lézerfénnyel azonosítja, milyen anyagból van egy drágakő, a gemmológiai mikroszkóp pedig a kő belsejét – zárványait, repedéseit, kezelési nyomait – teszi láthatóvá. A Fatumjewels a kínálatába kerülő ékszereket és drágaköveket ezzel a két módszerrel vizsgálja be: Optika OPTIGEM-20 sztereomikroszkóppal, szükség esetén folyadékba merítve, valamint GemmoRaman-532SG Raman- és fotolumineszcencia-spektrométerrel. A két módszer együtt a legtöbb utánzatot megbízhatóan kiszűri, és sok esetben jelzi a szintetikus eredetre vagy kezelésre utaló jeleket; nem egyértelmű eredménynél a Fatumjewels független gemmológiai laboratóriumi vizsgálatot javasol (például HRD Antwerp vagy GIA).
A vizsgálat menetéről, és arról, milyen feltételekkel vizsgálunk ügyfeleink által hozott köveket, drágakővizsgálati szolgáltatásunk oldalán olvashat; itt a műszerek működését és határait mutatjuk be.
„Számunkra a minőség és a hitelesség nem ismer kompromisszumot. Éppen ezért minden hozzánk kerülő ékszert és drágakövet egy kettős, csúcstechnológiás laboratóriumi eljárással vizsgálunk be…”
A „kettős eljárás” két, eltérő elven működő módszer összevetése. Egyik sem ad minden esetben 100%-os választ, de ahol az egyik elakad, a másik gyakran továbbvisz.
Mi a Raman-spektroszkópia?
A Raman-spektroszkópia roncsolásmentes anyagvizsgálati módszer: a követ egyetlen hullámhosszú lézerfénnyel világítjuk meg, és azt mérjük, hogyan változik meg a szórt fény egy kis részének hullámhossza. A Lotus Gemology szerint nagyjából tízmillió fotonból csak egy vált hullámhosszt, ez az eltolódás azonban az anyag kémiai kötéseinek és kristályrácsának rezgéseire jellemző. Az így kirajzolódó Raman-spektrum az anyag ujjlenyomata: a gyémánt például 1332 cm⁻¹-nél ad jellegzetes csúcsot, a köbös cirkónia és a moissanit egészen mást.
A gemmológiában azért terjedt el, mert gyors, különösebb mintaelőkészítést nem igényel, és foglalt köveken is használható. A gyártó a felület megtisztítását kéri, mert a szennyeződés hamis, vegyes spektrumot adhat. Mikroszkóphoz kapcsolt laboratóriumi Raman-berendezésekkel még a zárványok is azonosíthatók (Bersani és Lottici, 2010). A GemmoRaman-532SG nem ilyen mikro-Raman-műszer: a mérőnyílásra helyezett kőről ad spektrumot, egy-egy zárványt célzottan nem vizsgál.
Raman-jel vagy fotolumineszcencia?
A lézer egyes kövekben fénykibocsátást is gerjeszt: ez a fotolumineszcencia (PL). Rokona az UV-lámpa alatt látható fluoreszcenciának, de itt a műszer nanométeres pontossággal rögzíti, milyen hullámhosszon világít a kő. A PL-jel a nyomelemekről és a kristályhibákról árulkodik – a smaragdban a krómról, a gyémántban például a szilícium-vakancia centrumról –, erős formájában viszont a Raman-jelet is elnyomhatja.

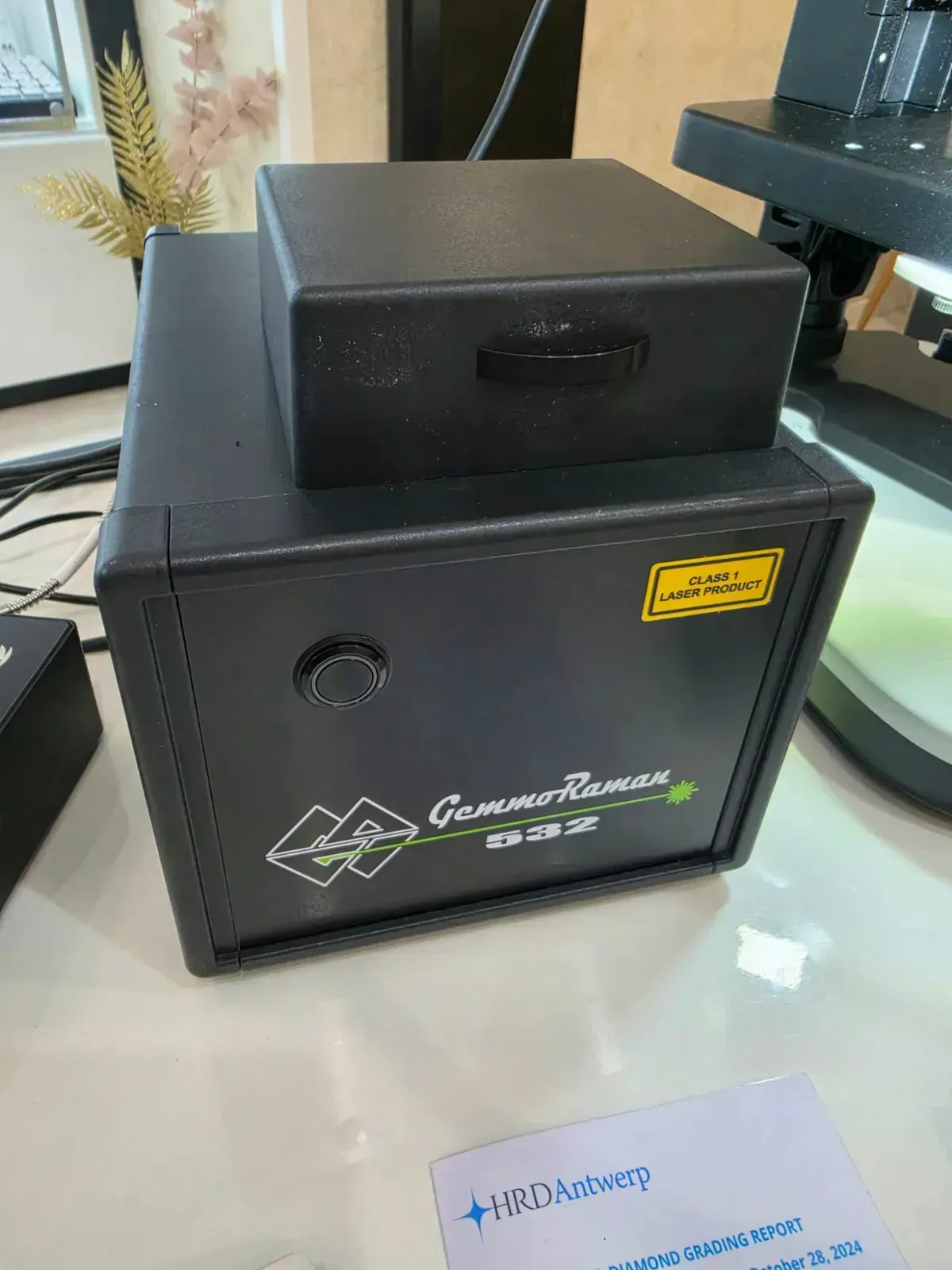

Mit tud a GemmoRaman-532SG spektrométer?
A GemmoRaman-532SG gemmológiai célra fejlesztett asztali Raman- és PL-spektrométer; a gyártó szerint az SG-változatot elsősorban gyémántvizsgálatra tervezték.
- 532 nm-es zöld lézer, zárt házban. Független, akkreditált laboratórium az IEC/EN 60825-1:2014 szabvány szerint 1. osztályú (Class 1) lézerterméknek minősítette. A benne lévő lézer önmagában 3B osztályú, de a zárt ház és a biztonsági reteszek miatt a készülék normál használatnál szemre biztonságos, védőszemüveg nem kell.
- Kiterjesztett tartomány: kb. 5700 cm⁻¹-ig (765 nm-ig), 11 cm⁻¹-es felbontással. Az alapmodell kb. 709 nm-ig mér, a gyémánt 737 és 741 nm körüli PL-jeleihez ezért kell az SG-változat.
- Hűtött detektor: gépünkhöz Ocean Insight QE Pro spektrométer csatlakozik, CCD-érzékelője -20 °C alatt működik. A gyártó 2020-as összehasonlítása szerint ez az SG-változat spektrométere, tipikus jel-zaj aránya 1000:1, ami erősen lumineszkáló köveknél számít. Az újabb SG-gépekhez a gyártó már Avantes-spektrométert ad.
- Gyorsaság: a legtöbb kő azonosítása jellemzően 10 másodperc és 1 perc közötti, színtelen kőnél a gyémánt–utánzat gyorsszűrés a másodperc töredéke.
- Foglalt kövek: a kő táblájával lefelé kerül a mérőablakra, az automatikus fókusz élesít, a mért görbét a szoftver referenciakönyvtárral veti össze. A fém nem ad Raman-jelet; a foglalat kialakítása (zárt vagy magas foglalat, nagyon kis kő) viszont nehezítheti, hogy a kő a mérőablakra kerüljön.
Mit mutat meg gyémántnál?
A Raman-spektroszkópia alapján a gyémánt elválasztható a köbös cirkóniától, a moissanittól és más utánzatoktól. Ritka kivétel: a GIA leírt egy fekete, nanopolikristályos szintetikus gyémántot, amelynél az 1332 cm⁻¹-es csúcs nem jelent meg, így a csúcs hiánya önmagában még nem bizonyítja, hogy a kő utánzat. A laborgyémánt viszont valódi gyémánt, így a Raman-spektruma is ugyanaz; itt a fotolumineszcencia segíthet:
- A 737 nm körüli SiV⁻-csúcs (szilícium-vakancia centrum) a gyártó szerint a színtelen CVD-laborgyémántok diagnosztikus jele. A GIA szerint valójában egy 736,6/736,9 nm-es dublettről van szó; a műszer ezt egyetlen csúcsként mutatja, szobahőmérsékleten kb. 738 nm-nél. A jel nem minden CVD-kőben mutatható ki egyértelműen, a GIA pedig – rendkívül ritkán – természetes gyémántban is talált ilyet. Ezért önmagában sem a jelenléte, sem a hiánya nem perdöntő.
- A HPHT-eljárással növesztett laborgyémántokban SiV-jel általában nincs, vagyis a hiánya nem bizonyítja a természetes eredetet.
- A 741 nm-es GR1-centrum besugárzott gyémántban erős lehet, de kezeletlen IIa típusú kövekben is előfordul; a gyártó is csak a besugárzás lehetséges jeleiről beszél.
A gyártó szerint a CVD-gyémánt egyértelmű azonosításához a PL mellett UV-fluoreszcens képalkotás (például DiamondView) is kell. A spektrométert ezért szűrőként használjuk: gyanús vagy nem egyértelmű jelnél független laboratóriumi vizsgálatot javaslunk. Bővebben a természetes és a laborgyémánt különbségeiről szóló cikkünkben, illetve a laborgyémánt másodpiaci értékéről szóló elemzésünkben olvashat.
Mit mutat meg színes köveknél?
Színes köveknél a Raman elsősorban az ásványfajt határozza meg: a Lotus Gemology tesztjében egy órán belül azonosított olyan ritkaságokat is, mint a taaffeit és a painit. Néhány kérdésben többet is elárul:
- Smaragd: a króm PL-csúcsainak helye segít elkülöníteni a természetes smaragdot sok szintetikustól. A repedéskitöltő olaj vagy gyanta fajtáját viszont laboratóriumi Raman- és infravörös mérés határozza meg.
- Jade: elválasztható a jadeit, a nefrit és az omfacit, és a gyártó szerint sok esetben kimutatható a gyantás impregnálás (ún. B-típusú jadeit) is. Erősen fluoreszkáló daraboknál azonban a jel elfedődhet. A festés (C-típus) a Raman- és PL-spektrumban jellemzően nem látszik.
- Spinel: a PL segít elválasztani a természetes, hevítetlen spinelt a szintetikustól és a hevítettől.
Hol vannak a Raman-spektroszkópia határai?
A Lotus Gemology független tesztje (az alapmodellről) szerint a műszer nem helyettesíti a mikroszkópot, és a természetes, szintetikus és kezelt anyagot – néhány kivétellel – többnyire nem különbözteti meg. Előfordulhat, hogy nem ad értékelhető eredményt a nagyon sötét vagy fekete anyagoknál, az összetett köveknél (dublett, triplett, ahol csak az egyik részt mérheti) és a zöld lézer alatt erősen lumineszkáló köveknél, például a rubinnál. Az üvegek vizsgálatára a több ezer féle összetétel miatt nem ideális. A könyvtári találat az ásványfajra megbízható, a változatnévre nem mindig: a smaragdot akvamarinnak is jelölheti, hiszen mindkettő berill.

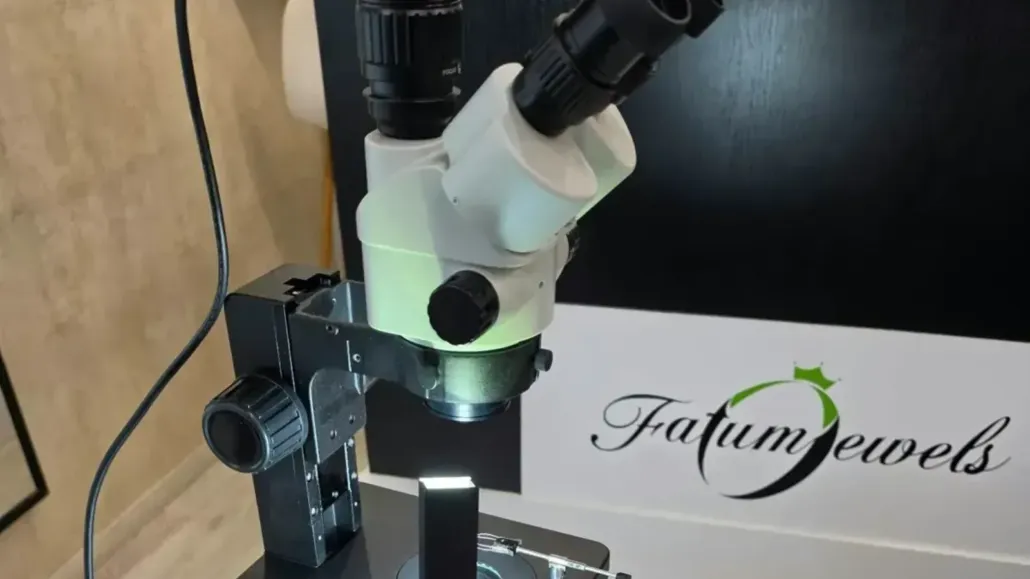

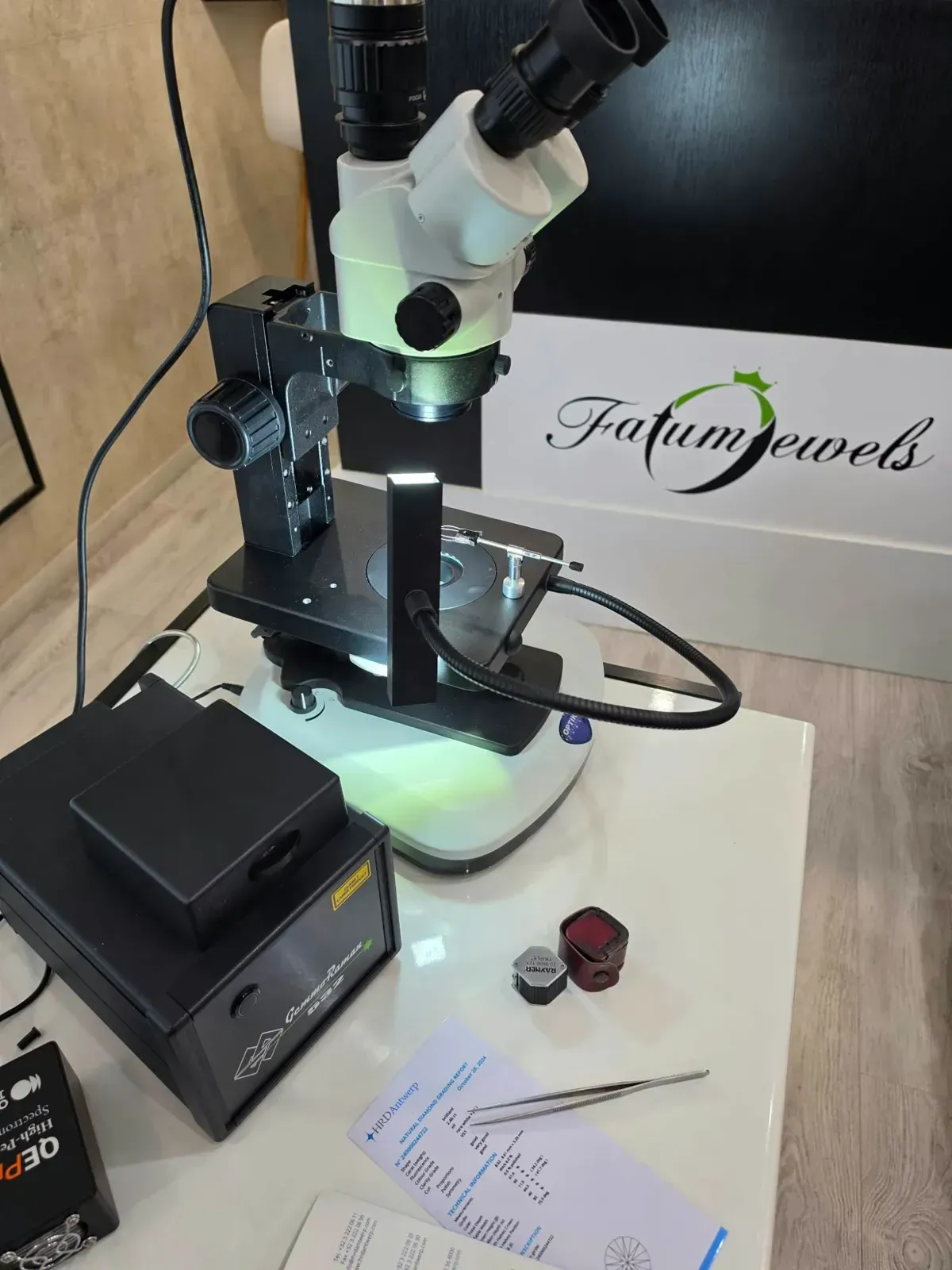

Mit lát a gemmológiai mikroszkóp, amit a spektrométer nem?
A spektrométer elsősorban azt mondja meg, miből van a kő. A mikroszkóp a zárványok és a felületi jegyek alapján sokszor arra is utal, hogyan keletkezett, és mi történt vele – ahogy alább látni fogja, nem mindig. Az Optika OPTIGEM-20 drágakövekhez fejlesztett trinokuláris sztereo-zoom mikroszkóp:
- Nagyítás: 10×-es okulárral folyamatosan 7× és 45× között állítható, 100 mm-es munkatávolsággal.
- Felbontás: legnagyobb zoomnál a gyártó szerint 208 vonalpár/mm; saját átszámításunk szerint ez nagyjából 5 mikrométeres vonalpároknak felel meg.
- Háromféle megvilágítás: alsó, átmenő LED-fény (világos látótér), a tárgyasztalba épített LED-gyűrűs sötét látótér és hattyúnyakas LED-lámpa a ráeső fényhez.
- Kamera: a trinokuláris fej a fényt fele-fele arányban osztja meg az okulár és a fotókimenet között, így vizsgálat közben fénykép és videó is rögzíthető.
A mikroszkóp saját lámpái mellett kiegészítő, hattyúnyakas száloptikás megvilágítást is használunk: irányított fénye olyan zárványokat is megmutathat, amelyek sötét látótérben alig látszanak. A legfinomabb részletek megfigyelésére egy nagy felbontású, nagy nagyítású elektromos mikroszkóp is rendelkezésünkre áll.
Mit keresünk nagyítás alatt?
- Zárványok: a HPHT-laborgyémántokban gyakoriak az átmenő fényben fekete, ráeső fényben fémesen csillogó fluxzárványok és a geometrikus színzónázás; a CVD-kövekben inkább sötét grafitzárványok fordulnak elő.
- Repedéskitöltés gyémántban: árulkodó a villanáseffektus, amely sötét látótérben jellemzően sárgás-narancs vagy ibolya-rózsaszín, világos látótérben kékes vagy zöldes.
- Ólomüveggel töltött rubin: kék, néha narancs villanás, lapított gázbuborékok, alacsony reliefű repedések. Kisebb ólomtartalmú vagy cinkes üveggel töltött köveknél a villanás hiányozhat; ilyenkor kémiai vagy spektroszkópiai laborvizsgálat (például EDXRF, FTIR) szükséges.
- Smaragd tisztaságjavítása: a legalább 1,54-es törésmutatójú kitöltések, főként a műgyanták, nagyítás alatt villanást mutatnak. A kisebb törésmutatójú olajoknál, például a cédrusolajnál, a villanás jellemzően hiányzik, ezért ezek nehezebben ismerhetők fel.
A megvilágítás váltogatása nem formalitás: Koivula és Hughes példájában egy fluxos szintetikus rubin sötét látótérben szinte hibátlannak tűnt, a flux-részecskék sorai csak irányított, száloptikás fényben látszottak.
Hol vannak a mikroszkóp határai?
A GIA szerint sok gyémántban nincs diagnosztikus belső jegy, a testszínt megváltoztató besugárzás és HPHT-kezelés pedig gyakran semmilyen mikroszkópos nyomot nem hagy. Különösen nehéz eset az apró, úgynevezett melee gyémánt. Ilyenkor a Raman-spektroszkópia és a fotolumineszcencia további támpontot adhat. A HPHT-kezelés és a besugárzás kimutatásához azonban a gyártó szerint sem elég egyetlen műszer, és nagyon kis köveknél maga a mérés is korlátozott lehet. Ezért nem elég az egyik módszer a másik nélkül, kétes esetben pedig laboratóriumi vizsgálat szükséges.
Mi az immerziós (folyadékos) vizsgálat, és mikor van rá szükség?
Immerziós vizsgálatnál a követ folyadékkal töltött küvettába merítve, nagyítás alatt vizsgáljuk. Levegőben a facetták visszaverődése és fénytörése elnyomja a belső részleteket; ha a folyadék törésmutatója közel esik a kőéhez, ez a hatás nagyrészt eltűnik.
Saját számításunk szerint merőleges beesésnél a korund (rubin, zafír) felülete levegőben a fény kb. 7,6%-át veri vissza, vízben már csak kb. 1,9%-át. A gyémánt viszont vízben is kb. 8,4%-ot ver vissza, mert törésmutatója (2,42) olyan magas, hogy nincs hozzá illeszkedő, biztonságos folyadék.
Immerzióban jobban látszanak a lángolvasztásos szintetikus korund ívelt növekedési csíkjai, az összetett kövek ragasztási síkja, a diffúziós kezelésű zafír színkoncentrációja a facettaélek mentén és egyes hőkezelt kék zafírok színzónázása.
A folyadékot a kő törésmutatójához kell választani: a víz 1,33, a glicerin 1,47, a metilén-jodid 1,74 törésmutatójú. Utóbbi a korundhoz illik, de veszélyes anyag: lenyelve ártalmas, súlyos szemkárosodást és bőrirritációt okozhat, gőze a légutakat irritálja, fény hatására pedig bomlik. Csak védőszemüvegben, kesztyűben, jól szellőző helyen használható. Porózus vagy kezelt anyagot (opált, türkizt, gyöngyöt, korallt, borostyánt, olajjal vagy gyantával kezelt smaragdot) nem szabad szerves folyadékba meríteni, a porózus köveket (például hidrofán opált, türkizt) lehetőleg vízbe sem.
Hogyan egészítik ki egymást a módszerek?
| Módszer | Mit mutat meg | Korlát |
|---|---|---|
| Sztereomikroszkóp (7–45×) | Zárványok, repedések, felületi jegyek, kitöltések villanása | Besugárzás, HPHT-kezelés gyakran nyomtalan |
| Immerziós vizsgálat | Színzónák, növekedési csíkok, diffúziós színkoncentráció, ragasztási sík | Gyémántnál kevésbé hatékony; porózus, kezelt, foglalt köveknél korlátozott |
| Raman-spektroszkópia | Ásványfaj, gyémánt vagy utánzat, sok esetben gyantás impregnálás jadeitben | Az eredetet és a kezelést többnyire nem dönti el |
| Fotolumineszcencia (PL) | Nyomelemek, rácshibák: SiV⁻ (kb. 737 nm), GR1 (741 nm), smaragd krómcsúcsai, spinelnél a természetes, a szintetikus és a hevített kő elkülönítése | Egyetlen jel ritkán perdöntő; SiV ritkán természetes gyémántban is van |
| Független labor (HRD, GIA) | Eredet és kezelés további műszerekkel, a minőség (4C) független, írásos minősítése | Idő- és költségigényes |
A független laboratóriumi tanúsítványon szereplő minőségjellemzőkről a gyémánt 4C-jéről szóló cikkünkben írtunk.
Hogyan ismerhető fel a laborgyémánt, és miért nem elég ehhez egy gyémántvizsgáló?
A kézi gyémántvizsgálók többnyire a kő hővezetését vagy más fizikai tulajdonságát mérik. A laborgyémánt azonban kémiailag és fizikailag is gyémánt, így egy ilyen eszköz az eredetet nem tudja szétválasztani. Ehhez több jegy együttes értékelése kell: a fotolumineszcens jelek és a mikroszkópos jegyek (például fémes zárványok), laboratóriumban pedig a keresztezett polarizátorok között látható feszültségminta és a mély-UV fluoreszcens képalkotás (például DiamondView).
A GIA szerint ugyanis nem minden szintetikus kő mutatja az összes jellemzőt. A HPHT-eljárással növesztett kövekben SiV-jel általában nincs, a zárványmentes laborgyémánt pedig mikroszkóppal sem mindig ismerhető fel, ezért kétes esetben független laboratóriumi vizsgálatot javaslunk.
Milyen sorrendben használjuk a műszereket?
A kő megtisztítása (hogy a szennyeződés ne torzítsa a spektrumot) és 10×-es lupés előszemléje után a sztereomikroszkóp következik: sötét és világos látótér, ráeső fény, szükség esetén immerzió. Ezt követi a Raman-mérés az ásványfaj azonosítására, végül gyémántnál és egyes színes köveknél a fotolumineszcencia-értékelés.
Ha a mikroszkópos és a spektroszkópiai jegyek egybehangzóak, tájékoztatjuk Önt az eredményről. Gyanús vagy nem egyértelmű jelnél független laboratóriumi vizsgálatot javaslunk (például HRD Antwerp vagy GIA). Ilyen jel például a SiV-csúcs, az erős GR1, a IIa típusra utaló vagy hiányos PL-jellemzők, a fémes zárvány, gyémántnak látszó kövön a hiányzó 1332 cm⁻¹-es csúcs, illetve ha a jegyek egymásnak ellentmondanak. A vizsgálat teljes menetét az időpont-egyeztetéstől a tájékoztatásig drágakővizsgálati oldalunk írja le.
Gyakori kérdések a Raman-spektroszkópiáról és a gemmológiai mikroszkópról
Mi a Raman-spektroszkópia egyszerűen?
A Raman-spektroszkópia lézeres anyagazonosítás: a kőről szórt fény apró hullámhossz-eltolódásaiból kirajzolódik az anyag ujjlenyomata, amelyet a szoftver referenciaspektrumokkal vet össze.
Miért nem dönti el a Raman-spektroszkópia, hogy kezelt-e a kő?
Mert a Raman-spektrum elsősorban az ásványfajt mutatja: a hevített és a hevítetlen, illetve a természetes és a szintetikus korund spektruma többnyire azonos. A kezelésre a mikroszkópos jegyek, néha a fotolumineszcens jelek utalnak. Kivétel a gyantával impregnált jadeit, ahol a polimer saját csúcsokat ad (kb. 1610 cm⁻¹-nél és 3000 cm⁻¹ körül), bár erősen fluoreszkáló daraboknál ez a jel is elfedődhet.
Miért kevésbé hatékony gyémántnál az immerziós vizsgálat?
Mert a gyémánt törésmutatója (2,42) jóval magasabb bármely biztonságosan használható folyadékénál. Saját számításunk szerint vízben is a fény kb. 8,4%-át veri vissza, a korund csak kb. 1,9%-át, így a felületi visszaverődés folyadékban is zavarja a belső részletek megfigyelését. Gyémántnál ezért a sötét látóteres mikroszkópia, a Raman-spektroszkópia és a fotolumineszcencia a fő eszköz.
Mit jelent a 737 nm-es csúcs a gyémánt spektrumában?
A szilícium-vakancia (SiV⁻) centrum jele, amelyet a műszer szobahőmérsékleten egyetlen csúcsként, kb. 737–738 nm-nél mutat. A gyártó szerint a színtelen CVD-laborgyémántokra diagnosztikus, de nem minden CVD-kőben mutatható ki egyértelműen. A GIA rendkívül ritkán természetes gyémántban is talált ilyet, a HPHT-eljárással növesztett laborgyémántokból pedig többnyire hiányzik. Ezért önmagában sem a jelenléte, sem a hiánya nem perdöntő; ilyen jelnél független laboratóriumi vizsgálatot javaslunk.
Meddig tart egy mérés?
Egy Raman-mérés jellemzően 10 másodperc és 1 perc közötti; a teljes vizsgálat ideje a kő típusától függ.
Mi a különbség a fluoreszcencia és a fotolumineszcencia között?
A gyémánttanúsítványon szereplő fluoreszcencia a hosszúhullámú UV-fény alatt szemmel látható derengés erőssége (és színe). Fizikailag ez is fotolumineszcencia, de csak szemrevételezéssel ítélik meg. A fotolumineszcencia-spektroszkópia lézerrel gerjeszt, és a kibocsátott fény hullámhosszát méri, így nyomelemekre és kristályhibákra is következtetni lehet.
Hol választhat bevizsgált köveink közül?
Ha új ékszert keres, válogasson drágaköveink, eljegyzési gyűrűink és gyémánt gyűrűink közül; kínálatunk darabjait a fent leírt módon vizsgáljuk be. Ügyfeleink által hozott köveket egyedi esetben, előzetes egyeztetés alapján vizsgálunk: kérjen időpontot budapesti üzletünkbe (1027 Budapest, Csalogány utca 3/b; kedd–péntek 12–19, szombat 12–17). A vizsgálat menetéről drágakővizsgálati oldalunkon tájékozódhat.
Felhasznált források
- GemmoRaman: GemmoRaman-532SG termékoldal; Regular vs. SG (PDF, 2020)
- GemmoRaman alkalmazási jegyzetek: CVD-gyémánt; smaragd; jade; szennyeződés; prospektus (spinel)
- E. B. Hughes, Lotus Gemology: GemmoRaman-532 Instrument Review (2015)
- Bersani, Lottici: Applications of Raman spectroscopy to gemology (2010)
- GIA Gems & Gemology: CVD-gyémántok (2015); SiV természetes gyémántban (2014); nanopolikristályos szintetikus gyémánt (2014); gyémántzárványok (2018); repedéskitöltött gyémántok (2025)
- Eaton-Magaña, Breeding, GIA: Features of Synthetic Diamonds (2018); GIA: A Visual Guide to the Identification of Filled Diamonds (PDF)
- GIA Gems & Gemology: ólomüveggel töltött rubin (2006); kis ólomtartalmú üveggel töltött rubin (2014); cinkes üveggel töltött rubin (2023); smaragdkitöltések (1999); diffúziós zafír (2017); Punsiri-hőkezelés (2017)
- J. E. Shigley, GIA: HPHT and CVD Diamond Growth Processes; Identifying Lab-Grown Diamonds
- Koivula, Hughes, Lotus Gemology: Fiber-Optic Light in Gemology (2005)
- Optika: OPTIGEM-20 termékoldal; műszaki adatlap
- International Gem Society: Gemstones and Refraction Liquids (2021)
A cikk általános szakmai tájékoztatás; a műszeres vizsgálat nem helyettesíti a független laboratóriumi minősítést. A műszeradatok a gyártóktól származnak; a fényvisszaverődési értékek (Fresnel-képlettel) és a felbontás mikrométeres átszámítása saját számítás.
